Арт. 060-508166R

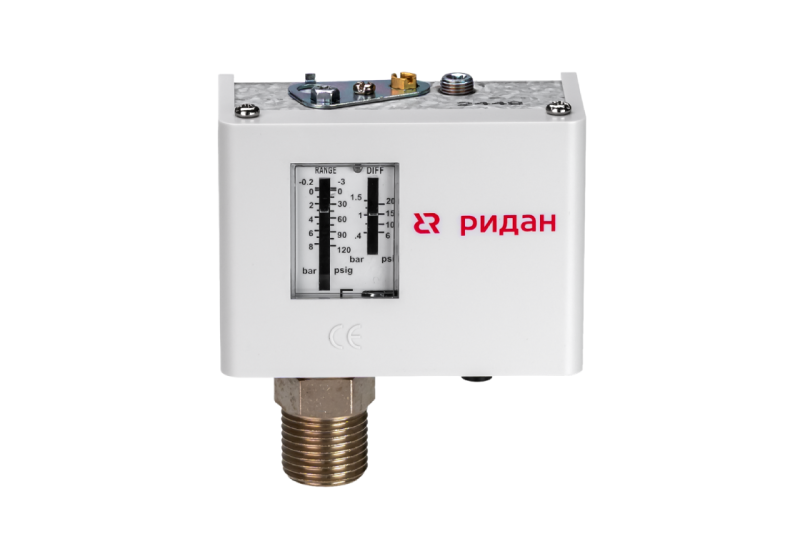

Реле давления KPI38R диапазон уставок 8-32 бар, присоединение G 1/4 Ридан
В наличии —
более 20 шт.,
отгрузка сегодня
6 800
₽
с НДС · за 1 шт.
Бесплатная доставка по Новосибирску. Отправка по России.
Официальная гарантия производителя
Техподдержка — подбор, монтаж, сервис
Характеристики
Технологическое присоединение
G 1/4
Диапазон уставок, бар
8...32
Дифференциал, бар
2-6
Максимальное рабочее давление, бар
35
Температура окружающей среды, °C
-40...+65 (кратковременно до +80)
Температура рабочей среды, °C
-20...+120
Рабочая среда
Вода, воздух, масло
Материал сильфона
Жесть, покрытая бронзой
Материал коннектора
Латунь
Реле давления серии KPI производства компании Ридан предназначены для регулирования, текущего контроля и аварийной сигнализации в промышленных системах с жидкими и газообразными средами. Принцип действия — замыкание или размыкание электрической цепи при достижении заданного давления. Серия охватывает три типоразмера с диапазонами уставок от −0,2 до 32 бар.
Основные характеристики
- Диапазон давлений уставки от −0,2 до 32 бар
- Температура рабочей среды от −20 до +120 °C
- Рабочая среда: вода, воздух, масло
- Материалы, контактирующие со средой: латунь / жесть, покрытая бронзой
- Контактная нагрузка до 16 А / 400 В (AC) — прямое подключение двигателей
- Независимая настройка уставки и дифференциала
- Класс защиты IP44 (с верхней крышкой из комплекта)
Технические характеристики
| Параметр | Значение |
|---|---|
| Температура окружающей среды | −40…+65 °C (кратковременно до +80 °C) |
| Температура рабочей среды | −20…+120 °C |
| Рабочая среда | Вода, воздух, масло |
| Материал сильфона | Жесть, покрытая бронзой |
| Материал коннектора | Латунь |
| Контактная система | Однополюсный перекидной контакт, автоматический сброс |
| Нагрузка переменного тока AC-1 (омическая) | 16 А, 400 В |
| Нагрузка переменного тока AC-3 (электродвигатель) | 16 А, 400 В |
| Нагрузка переменного тока AC-15 (индуктивная) | 10 А, 400 В |
| Нагрузка постоянного тока DC-3 | 12 Вт, 220 В |
| Подключение кабеля | Уплотняемый ввод, диаметр кабеля 6–14 мм |
| Класс защиты корпуса | IP30 (без крышки) / IP44 (с верхней крышкой) |
| Габаритные размеры (Ш × Г × В), мм | 83,5 × 44 × 87 |
| Комплектность | Реле давления, угловой кронштейн, 2 винта, верхняя крышка IP44 |
Модели и коды для заказа
| Модель | Присоединение | Диапазон уставок, бар | Дифференциал, бар | Макс. давление, бар | Код заказа |
|---|---|---|---|---|---|
| KPI35R | G 1/4 | −0,2…7,5 | 0,7–4 | 17 | 060-121766R |
| KPI35R | G 1/2 | −0,2…7,5 | 0,7–4 | 17 | 060-132466R |
| KPI36R | G 1/4 | 2…14 | 1–4 | 17 | 060-118966R |
| KPI38R | G 1/4 | 8…32 | 2–6 | 35 | 060-508166R |
Область применения
- Системы теплоснабжения и горячего водоснабжения
- Узлы подпитки тепловых сетей
- Промышленные насосные станции
- Системы водоснабжения и водоподготовки
- Компрессорные установки
- Гидравлические и пневматические системы
- Аварийная сигнализация по давлению
Реле давления серии KPI не являются средством измерения и не предназначены для точного контроля давления. Для измерения давления используйте датчики-преобразователи серии MBS.
| Технологическое присоединение | G 1/4 |
| Диапазон уставок, бар | 8...32 |
| Дифференциал, бар | 2-6 |
| Максимальное рабочее давление, бар | 35 |
| Температура окружающей среды, °C | -40...+65 (кратковременно до +80) |
| Температура рабочей среды, °C | -20...+120 |
| Рабочая среда | Вода, воздух, масло |
| Материал сильфона | Жесть, покрытая бронзой |
| Материал коннектора | Латунь |
| Контактная система | Однополюсный перекидной контакт, автоматический сброс |
| Нагрузка AC-1 омическая | 16 А, 400 В |
| Нагрузка AC-3 электродвигатель | 16 А, 400 В |
| Нагрузка AC-15 индуктивная | 10 А, 400 В |
| Нагрузка DC-3 | 12 Вт, 220 В |
| Подключение кабеля, мм | 6-14 |
| Класс защиты корпуса | IP30 / IP44 |
| Габаритные размеры, мм | 83,5 × 44 × 87 |
| Комплектность | Реле давления, угловой кронштейн, 2 винта, верхняя крышка IP44 |
